空压系统中储气罐用途和计算方法

　　【买空压机网】储气罐的主要作是缓冲压缩空气，平衡系统压力，也称气容。由于其下进上出的结构以及进气口沿切线方向气流的设计，还有分离去除冷凝水的作用。所以在压缩空气系统中储气罐通常是不可缺少的设备，是后处理中工序的重要一环。本文具体介绍其用途和计算方法，以及一种较特殊的应用。

　　一、储气罐的3种用途

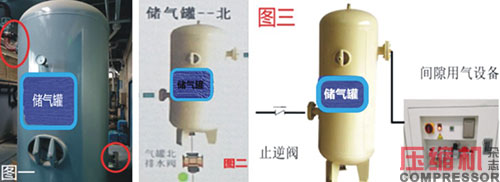

　　1.空气储存，保持压力稳定：在压缩空气系统中，为平衡系统压力，保持气压波动相对柔和，相当于弹性罐。如图一。

　　2.分离和排放冷凝水：压缩空气流经储气罐，流速会大大降低，冷凝水析出下沉，会有效排除冷凝液及微小颗粒物，加上有效的排水，保障后续的压缩空气处理工艺，可靠维持压缩空气的品质。如图二。

　　3.特定设备前端专用稳压：此类应用通常在用气末端，特征是在气罐前安装有止逆阀。由于失去反向弹性，这部分气容量不计入总系统气容，其作用是可以有效保持储气罐后设备的压力稳定，也称稳压气罐或隔离气罐。特别强调，该应用不建议用在空压机出口端，适用于用气末端或分布式间歇性用气终端，特别适用于由于管网中局部气流速度大、压降大、用气干扰大，管道改造难度大，供气端能力充足的工况。如图三。

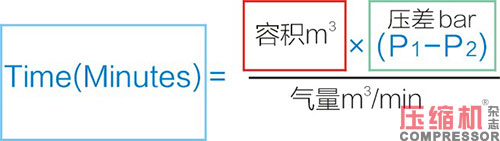

　　二、储气罐即气容（容积）的计算公式（管路气容忽略）和3个案例

　　1、空压机总系统计算案例

　　一台10m3/min压缩机和2m3储气罐组成了一套系统用气状态，压缩机加载状态下 15秒内系统压力上升了1bar，此时用气量是Xm3/min？

　　答案：(10-X)=2*1/0.25X=2m3/min（15秒 为0.25分钟）

　　2、特定稳压计算案例

　　一组设备间歇性用气，用气时气量 0.8m3/min，时间为1.5分钟，下次用气前系统压力会恢复。由于其他用气的干扰及管路的限制等，会导致设备前压力下降2bar，进而设备报警，产品质量不可靠，此设备进气压降要求控制在1bar比较理想。假设设备前端安装特定稳压2m3储气罐（进气端安装止逆阀），同样工况，压降是Y多少？

　　答案：1.5=2Y/0.8 Y=0.6bar（符合设备用气条件，并且不需要增加空压机或增压设备或抬高整个管网压力等）

　　3、储气罐冲压时间计算

　　总有朋友问多少流量的空压机配套多少容量的储气罐合适，这需根据现场具体情况而定，没有定式，通常是空压机流量的1/10选配。计算方法如上公式：例如10立方流量的空压机Z时间可以将2m3的储气罐充满到8 bar？

　　答案：Z=2*8/10 Z=1.6分钟

　　压缩空气系统末端间隙性用气压力不够的情况会经常发生，符合条件的前提下，经计算，可以选择采用简单又节能的解决方案，即特定设备前端安装止逆阀加专用稳压储气罐。希望此文可以给大家多一种选择和技术交流。
