活塞式压缩机命名标准及规范示例

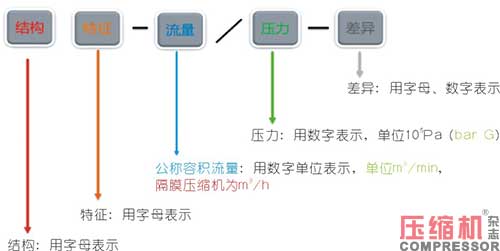

【买空压机网】根据国家标准JB/T 2589-1999，对（除制冷压缩机以外）容积式压缩机的命名作了统一规定，型号编制：由大写汉语拼音字母第一个字母和阿拉伯数字组成，表示方法如下：
1.公称容积流量
如果把公称容积流量直接理解成压缩机的处理量，这个是错误的。公称容积流量又叫自由气体流量，在所要求的排气压力下，压缩机单位时间内排出的气体容积，折算到标准状况下（温度是20℃，海拔是0米，湿度是0，一个标准大气压）压缩机从吸气口吸入的气量。公称容积流量是机器或设备（最后一级）单位时间内排出的气体，折算到进口状态（第一级进气接管处的压力、温度）时的容积值。
2.往复活塞压缩机结构代号

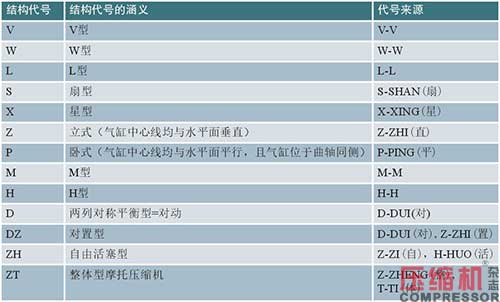

往复式压缩机的结构代号按形状或大写汉语拼音的第一个字母表示，隔膜压缩机的结构代号用G表示，当隔膜压缩机由机械机构直接驱动时用GJ表示。
2.1具有特殊使用性能的容积式压缩机，其特征代号：
2.2压力
吸气压力为常压时，型号中压力一项仅示出压缩机公称排气压力的表压值；增压压缩机、循环压缩机和真空压缩机均应示出其公称吸、排气压力的表压值（当吸气压力低于常压时，则以真空度标识，同时其前冠以负号），且吸、排压力之间以“－”隔开。
3.结构代号D与DZ的区别
D对动式：气缸分布在曲轴两侧，活塞运动两两相向；

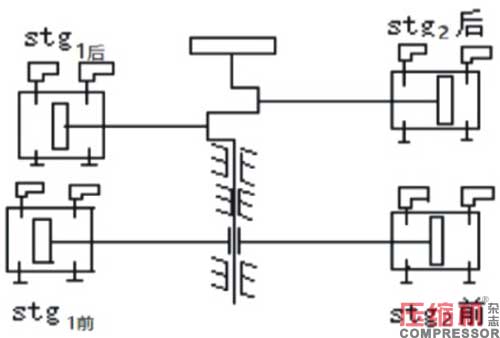

DZ对置式：气缸分布在曲轴两侧，但两侧相对活塞的运动不对称。
结构代号H与M的区别
四列或四列以上对动及对置式压缩机的电机位于各列间，称为H形压缩机，电机位于轴端称为M形压缩机。

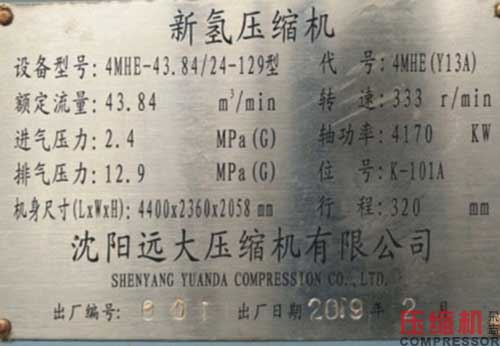

柴油加氢，远大4MHE-43.84/24-129型，后面注意区分标准中的H与DRESSER-RAND公司编号中的HHE。
4.容积式压缩机型号及全称示例
VD-0.25/7型空气压缩机：往复活塞式、V型，低噪声罩式，公称容积流量0.25m3/min，公称排气表压力7bar。
LD-50/-0.78/0.7型氮氢气真空压缩机：往复活塞式、L型，低噪声罩式，公称容积流量50m3/min，公称吸气真空度-0.78bar，公称排气表压力0.7bar。
ZW-0.65/180-200型氮氢气循环压缩机：往复活塞式、立式，无润滑，公称容积流量0.65m3/min，公称吸气表压力180bar、公称排气表压力200bar。
M-10/320-5/280型氢气氮气联合压缩机：往复活塞式、M型，氢气公称容积流量10m3/min，公称排气表压力320bar，氮气公称容积流量5m3/min，公称排气表压力280bar。

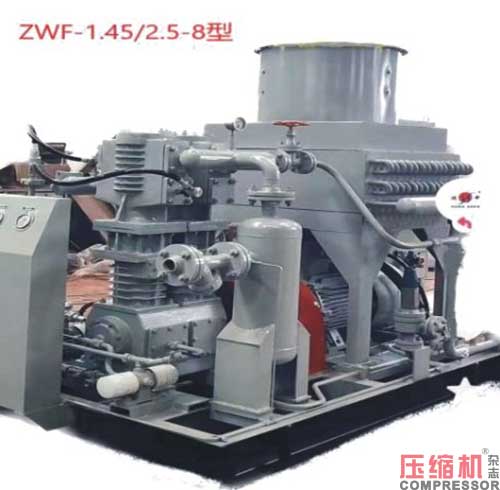

ZWF-1.45/2.5-8型天然气压缩机，鸿申公司：往复活塞式、Z直立式，W无油润滑，F风冷，公称容积流量1.45m3/min，公称吸气表压力2.5bar。

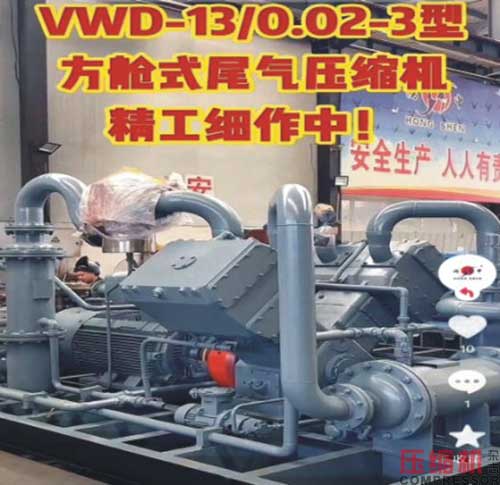

VWD-13/0.02-3型，鸿申公司：往复活塞式、V型、W无油润滑，D低噪声，公称容积流量13m3/min，公称吸气表压力0.02bar。

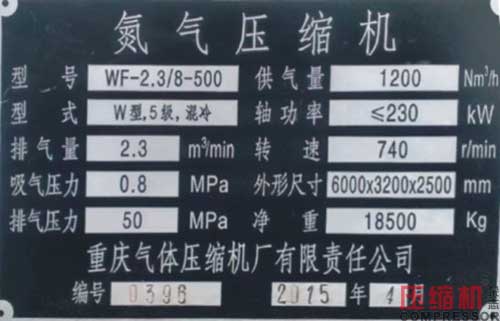

WF-2.3/8-500：往复活塞式、W型，F是风-FENG，风冷，公称容积流量2.3m3/min，公称吸气表压力8bar=8barg=0.8MPag；公称排气表压力500bar=500barg=50MPag；重压用在新疆塔河油田的注气压缩机。

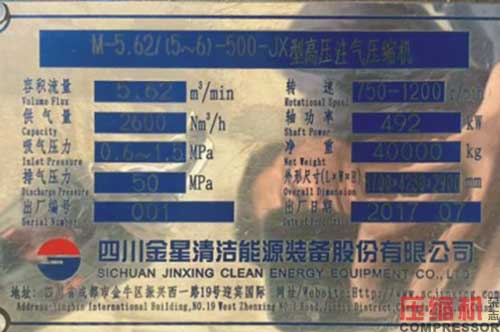

M-5.62/（5～6）-500-JX：往复活塞式、M型，公称容积流量5.62m3/min，公称吸气表压力5～6barg，公称排气表压力500bar=500barg=50MPag；JX金星的首字母，四川金星用在新疆塔河油田的注气压缩机。
沈阳鼓风机压缩机型号示例：

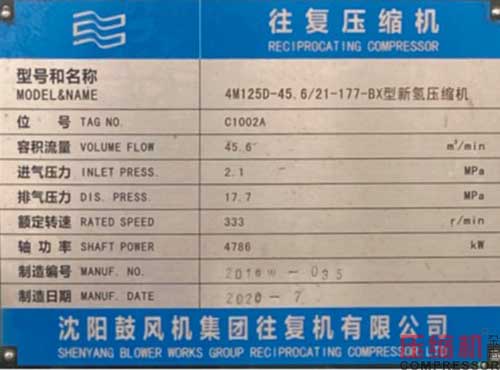

4M125D-45.6/21-177-BX型新氢压缩机：往复活塞式、4M型，125=125吨，综合活塞力，D=区分，公称容积流量45.6m3/min，公称吸气表压力21bar=2.1MPa，公称排气表压力177bar=17.7MPa，BX德国BERSIG技术。BORSIG公司在1852年开始建造蒸汽发动机工作，1857年，公司开始制造台往复式压缩机。1997年，公司开发了一种往复式压缩机系列CNG加油站。BORSIG成为了一家现代化的压缩机技术公司。

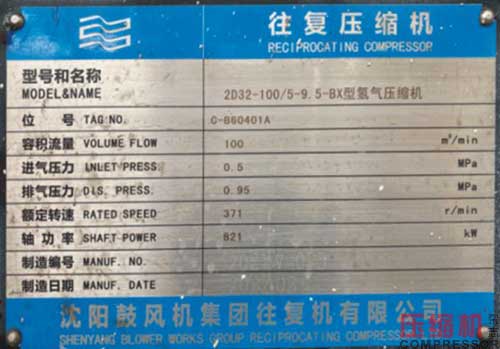

2D32-100/5-9.5-BX型氢压缩机：往复活塞式、2D=两列对称平衡型，32=32吨活塞力，公称容积流量100m3/min。
公称吸气表压力5bar=0.5MPa，公称排气表压力9.5bar=0.95MPa。
沈阳远大压缩机型号示例：

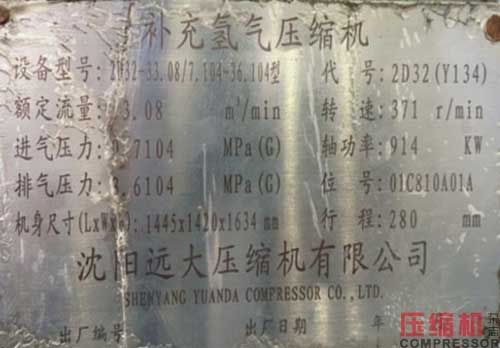

2D32-33.08/7.104-36.104型：往复活塞式、2D=2个气缸对置平衡型，32=32吨活塞力，公称容积流量33.08m3/min。
公称吸气表压力7.104bar=0.7104MPa，公称排气表压力36.104bar=3.6104MPa，远大用在内蒙古鑫元公司冷氢化补充氢压缩机。

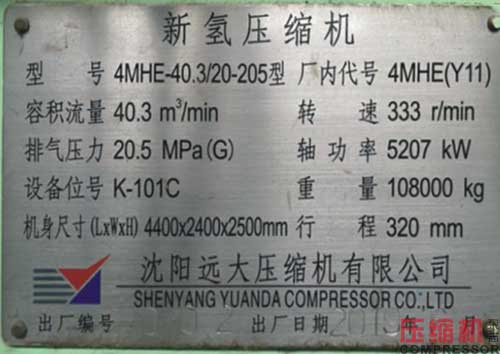

4MHE-40.3/20-205型：往复活塞式、4M型，H=重型，E=电机驱动，公称容积流量40.3m3/min；公称吸气表压力20bar=2MPa(G)，公称排气表压力205bar=20.5MPa(G)，远大用在天津石化渣油加氢新氢机组。
无锡压缩机/神钢型号示例：

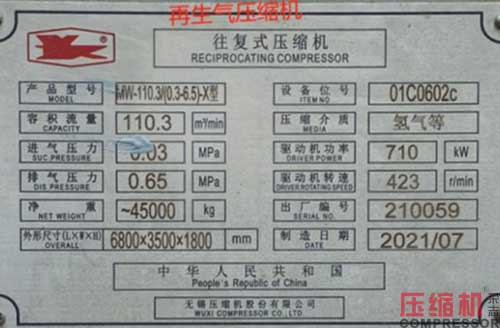

MW-110.3/(0.3-6.5)-X型：往复活塞式、M型，W=WU，无润滑，公称容积流量110.3m3/min；公称吸气表压力0.3bar=0.03MPa，公称排气表压力6.5bar=0.65MPa，锡压用在云南通威再生气氢气压缩机。

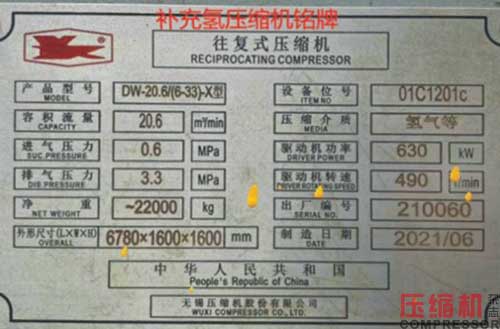

DW-20.6/(6-33)-X型：往复活塞式、D=DUI，两列对称平衡型，W=WU，无润滑，公称容积流量20.6m3/min；公称吸气表压力6bar=0.6MPa，公称排气表压力33bar=3.3MPa，锡压用在云南通威补充氢气压缩机。
浙江强盛型号示例：

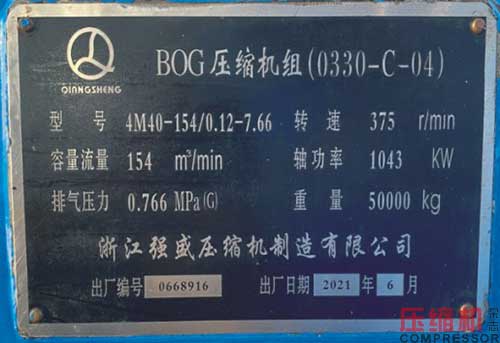

4M40-154/0.12-7.66：往复活塞式、4M型，40=40吨活塞力，公称容积流量154m3/min；公称吸气表压力0.12bar=0.012MPa，公称排气表压力7.66bar=0.766MPa，强盛用在青岛LNG项目的BOG压缩机。
三机厂型号示例：

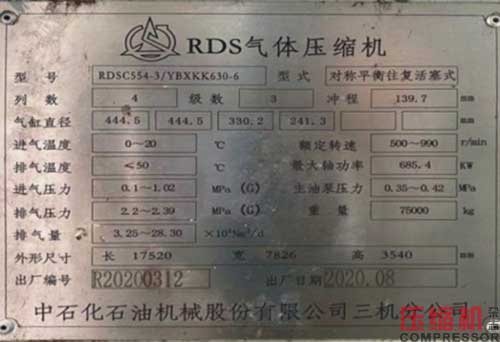

RDSC554-3/YBXKK630-6，RDS=RDS型，C=22吨活塞力；55=5.5行程，4=4列，3=3级压缩；三机厂用在榆林大牛地气田天然气增压；RDS压缩机系江汉石油管理局第三机械厂引进DRESSER-RAND公司（简称D-R公司）。
如：6RDSA-1，代表的意思为6列、RDS型、A为行程5.5寸、1级压缩（在之前RDS后面的A为5.5寸行程、B为6寸行程，现在无这种叫法）。现在命名：A:9吨活塞力；B:13吨活塞力；C:22吨活塞力；D:27吨活塞力；E:33吨活塞力；F:40吨活塞力。三机厂用在新疆顺北油田6号联天然气增压。
成压厂机组型号示例：

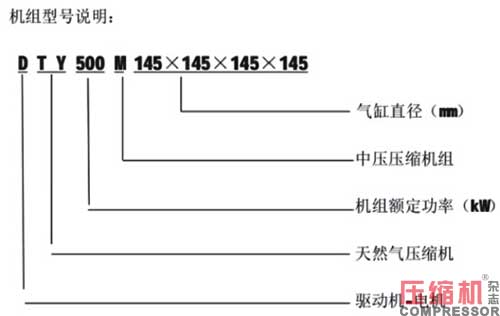

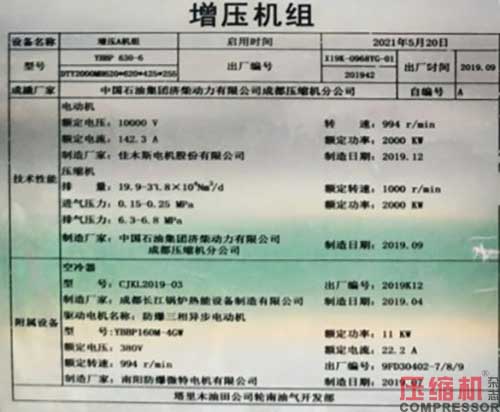

DTY2000MH620×620×425×255；D=DIAN，驱动机-电机；T Y=TIAN，天然气；2000=功率2000kW；
M=中压压缩机，H=高压，620×620×425×255是各级气缸缸径；成压用新疆塔里木轮南天然气增压。

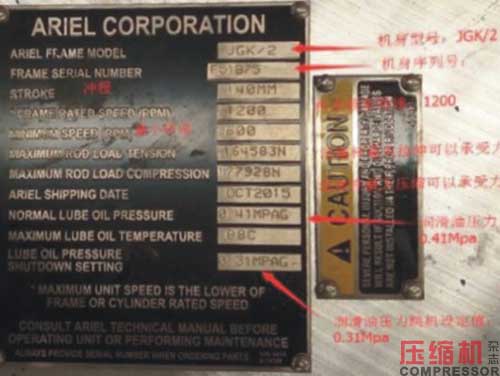

美国Ariel压缩机压缩机型号示例：
Ariel公司中“Ariel”名字起源于Jim年轻时骑过的Ariel牌摩托车，Ariel机架型号由Jim Buchwald命名，用于纪念与其相关的重要的人或事件。JGK/2，2=2个曲拐。

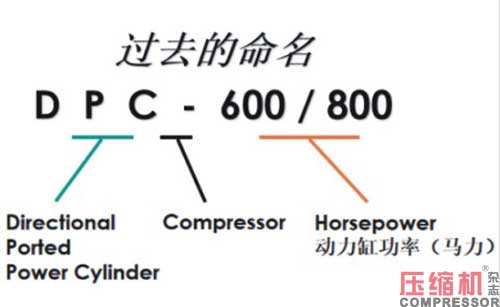

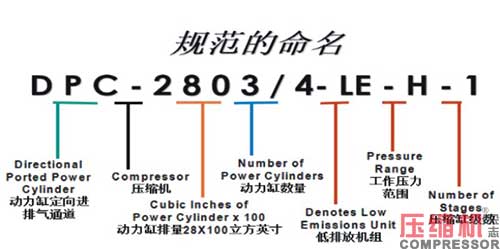

美国AJAX压缩机压缩机型号示例：

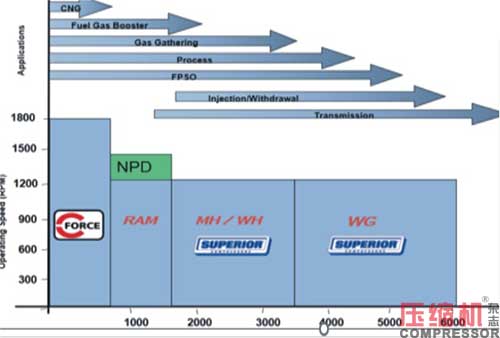

美国喀麦隆压缩机型号示例：
CFA34:C=Couple-Free Design对称平衡，F=Force Frame强机身，3=3″Stroke 3″冲程，2、4=2或4 of Throws 4列缸；M=Medium Rod Load&Horsepower，重型活塞杆载和机身马力，H=High Speed Frame，W=Heavy Weight Rod Load&Horsepower，6/7=6/7”Stroke，2,4,or 6=#of Throws。
日本三国压缩机型号示例：

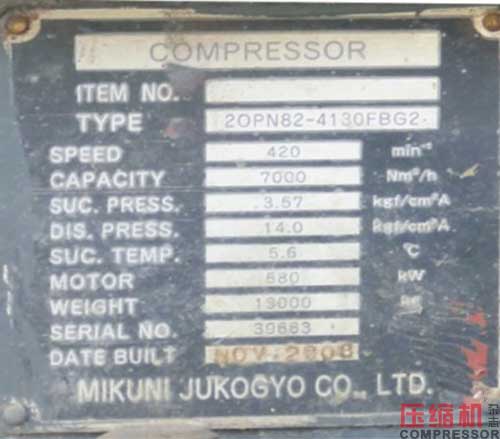

2OPN82-4130FBG2：2是2列，OP：水平对向；2OP就是4个气缸，N:无油，82：行程200mm；4130：一级气缸内径410mm，二级气缸内径305；B：气缸设计压力1MPa以下，G2：2个隔室，日本三国用在徐州中能颗粒硅项目机组；

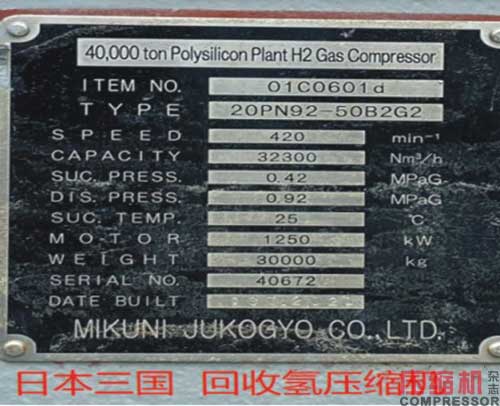

2OPN92-50B2G2：2是2列，OP：水平对向；2OP就是4个气缸，N:无油，92：行程230mm；50：气缸内径大于等于500mm（可能是50几），B2：气缸设计压力2MPa以下；B3：3MPa以下，G2：2个隔室。
日本三国用在云南通威回收氢压缩机。
DRESSER-RAND公司压缩机型号示例：

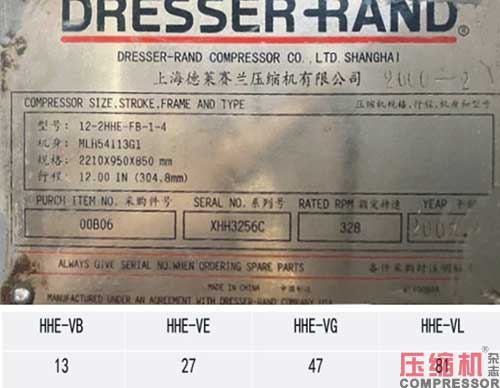

14-2HHE-VL2，行程为14英寸，两列，活塞力为81吨，两级压缩；石家庄炼化二部制氢装置德莱塞兰压缩机12-2HHE-FB，共有4部分：第1部分：实际行程（英寸），第2部分：列数；第3部分：按照活塞力的吨数分；第4部分：压缩机级数。

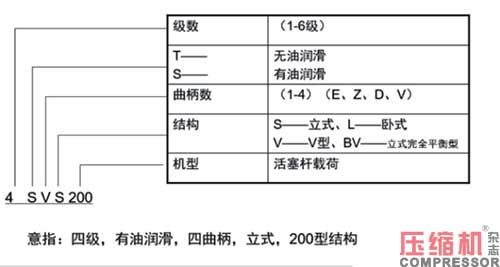

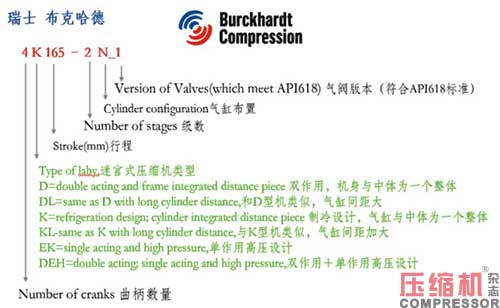

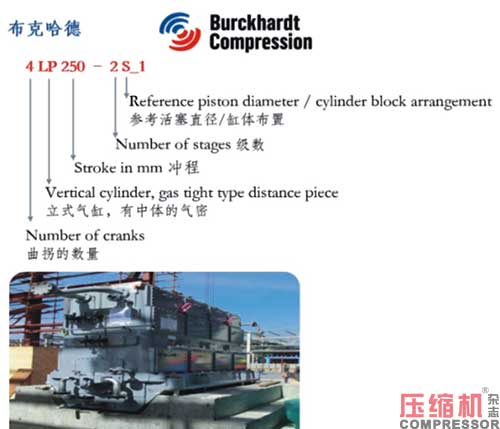

瑞士布克哈德压缩机型号示例：
德国NEA压缩机型号示例：
Neuman-Esser Group(诺曼艾索集团，下简称：NEA)，诺尔曼·艾索公司（NEUMAN&ESSER)简称NEA，1830年创立于德国西部的Aachen市，是前西德的一家生产往复式工艺气压缩机的专业公司，也是世界上生产往复式压缩机种类（立式、卧式、V型）最多的公司之一。

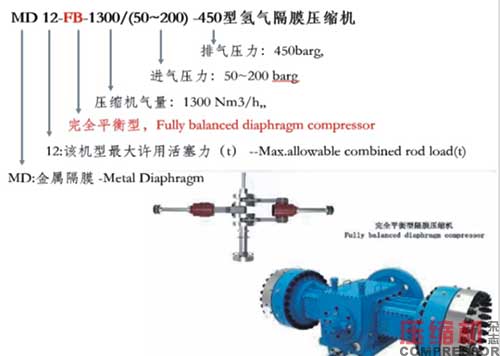

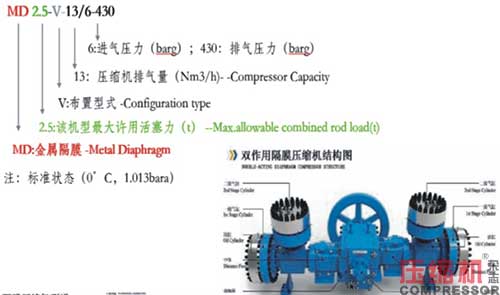

隔膜压缩机型号说明
总结
1.所有压力的单位：barg；
2.公称容积流量：用数字单位表示，单位m3/min，而隔膜压缩机为m3/h；
3.D要区分，放在不同的位置含义不同；放在结构位置表示：两列对称平衡型；放在特征代号位置：表示低噪声罩式；
4.当吸气压力低于常压时，则以真空度标识，同时其前冠以负号），且吸、排压力之间以“－”隔开。
